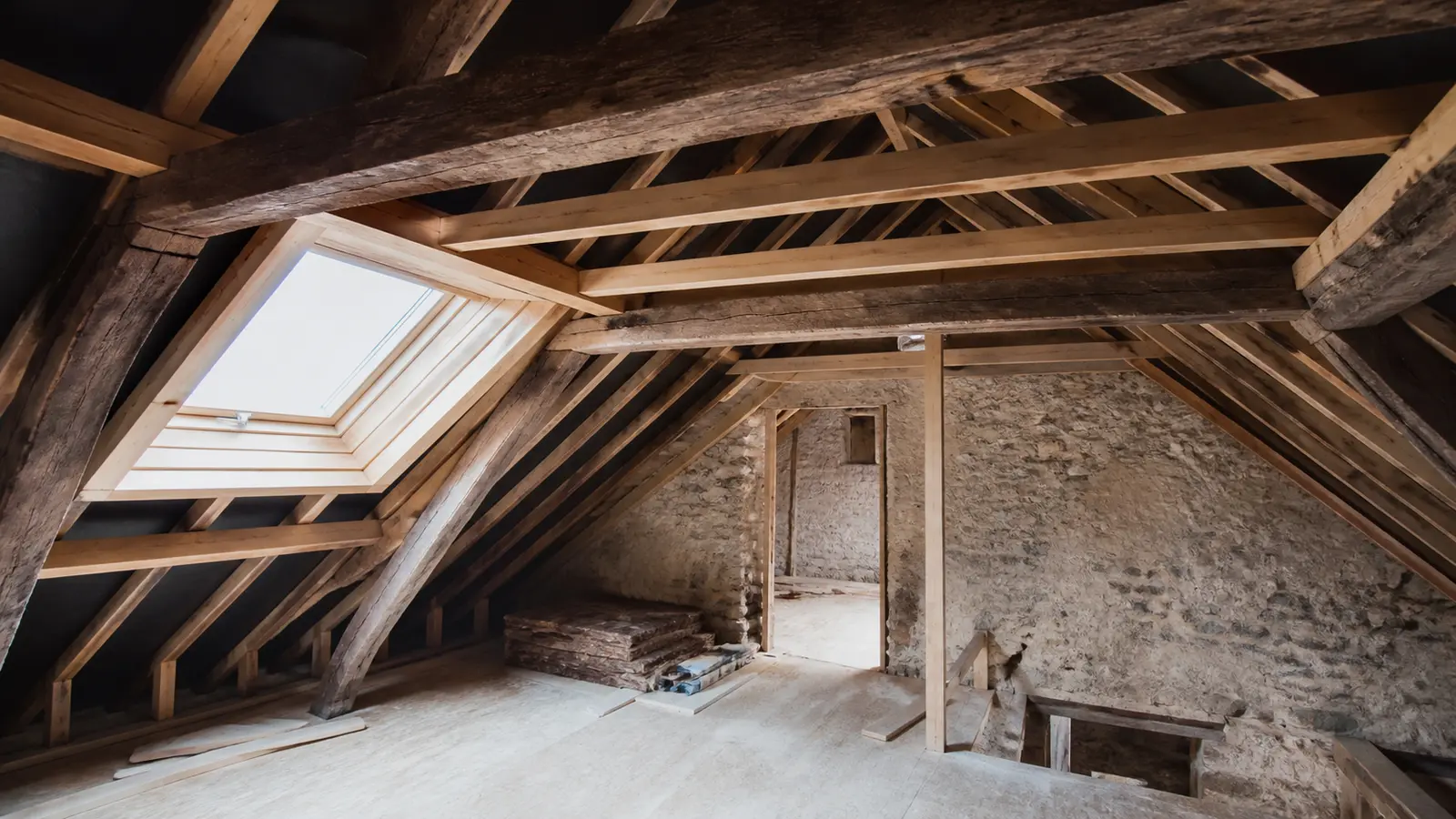

Panne de charpente, comprendre son rôle sans improviser les travaux

Une panne de charpente est une pièce de bois ou de métal posée horizontalement sur les fermes, qui soutient les chevrons et donc toute la couverture.

Dans une charpente traditionnelle, l'empilement ne change jamais : la panne repose sur les fermes, les chevrons reposent sur les pannes, les liteaux sur les chevrons, puis les tuiles. La panne est donc la pièce horizontale qui reçoit la charge de la couverture et la transmet aux fermes.

Sous ce poids, elle travaille en flexion : elle fléchit légèrement, et c'est ce qui rend sa section déterminante. Trop faible, elle plie ; trop forte, elle alourdit inutilement la charpente. Dans le langage courant, le mot « panne » désigne d'ailleurs un bois équarri de forte section : c'est de là que vient le nom.

La faîtière est la panne du sommet, les intermédiaires coupent le versant, et la sablière est fixée en bas de pente sur le mur ou le pignon.

La panne faîtière est celle qui porte le haut des chevrons, là où les deux versants se rencontrent : c'est le point de départ de la pente, en quelque sorte.

En bas, la panne sablière repose sur le mur : elle reprend le pied des chevrons et transmet une partie de la charge à la maçonnerie. Entre les deux, la panne intermédiaire sert surtout à réduire la portée des chevrons, c'est elle qui rend le chevron raisonnable à dimensionner.

Les charges de la couverture descendent des tuiles vers les chevrons, puis des chevrons vers les pannes, des pannes vers les fermes, et enfin vers les murs et les fondations.

Chaque panne ne porte pas toute la toiture : elle reprend une bande de couverture, dont la largeur correspond à la distance d'axe à axe entre deux pannes voisines, l'entraxe. Si cet entraxe double, la panne supporte deux fois plus de surface, donc sa section doit suivre, sinon elle fléchit.

Sur un versant incliné, la charge n'arrive pas verticalement : la panne travaille en flexion déviée et encaisse en plus la poussée du vent. D'où l'importance de bien lire ce qui descend : des tuiles vers les chevrons, des chevrons vers les pannes, des pannes vers les fermes, puis vers les murs et les fondations.

La section d'une panne se choisit à partir de quatre données : la portée entre appuis, l'entraxe entre pannes, les charges de toiture (poids de la couverture, neige, vent) et la pente du versant.

La portée n'est pas la longueur de la pièce, mais la distance libre entre deux appuis : une panne posée sur plusieurs fermes enjambe donc plusieurs portées plus courtes. Et l'espacement compte autant que la portée : à portée égale, une panne moins espacée porte moins de toiture, car chaque panne reprend alors une bande plus étroite du versant.

Pour choisir la section, il faut donc croiser la portée, l'entraxe, les charges de couverture, de neige et de vent, et la pente du versant. Ce calcul obéit à des règles de construction, l'Eurocode 5 pour le bois, que seul un professionnel met en œuvre.

À titre indicatif seulement, une panne résineuse courante en charpente traditionnelle se situe souvent entre 8 × 20 cm et 12 × 25 cm, mais ces repères n'ont de sens qu'accompagnés de l'entraxe et des charges.

Les valeurs que vous lisez dans le tableau sont des ordres de grandeur de chantier, pas des prescriptions : elles supposent une panne courante posée sur ferme, dans une toiture habituelle de maison individuelle. Si votre configuration s'écarte de ce cas de figure, la section change.

À portée égale, resserrer l'entraxe allège nettement la section nécessaire, et l'écarter l'alourdit d'autant. Le bois de charpente est aussi classé selon sa résistance mécanique : les résineux se répartissent surtout entre C18 et C24, tandis que le chêne, plus rare et plus lourd, se réserve à d'autres usages.

Une panne se pose à aplomb (verticale) quand le versant est peu incliné, et à devers (légèrement inclinée) quand le versant est raide, pour rester perpendiculaire à la poussée des chevrons.

Quand le versant est raide, la panne est posée à devers : légèrement inclinée pour rester perpendiculaire à la poussée des chevrons. Mais une pièce inclinée a tendance à glisser et à basculer : c'est pourquoi on vient presque toujours visser une échantignole sur la ferme. Cette cale de bois bloque la panne contre la poussée, et sans elle, la pièce peut tourner sur elle-même et déverser toute la toiture, l'erreur classique des charpentes remaniées.

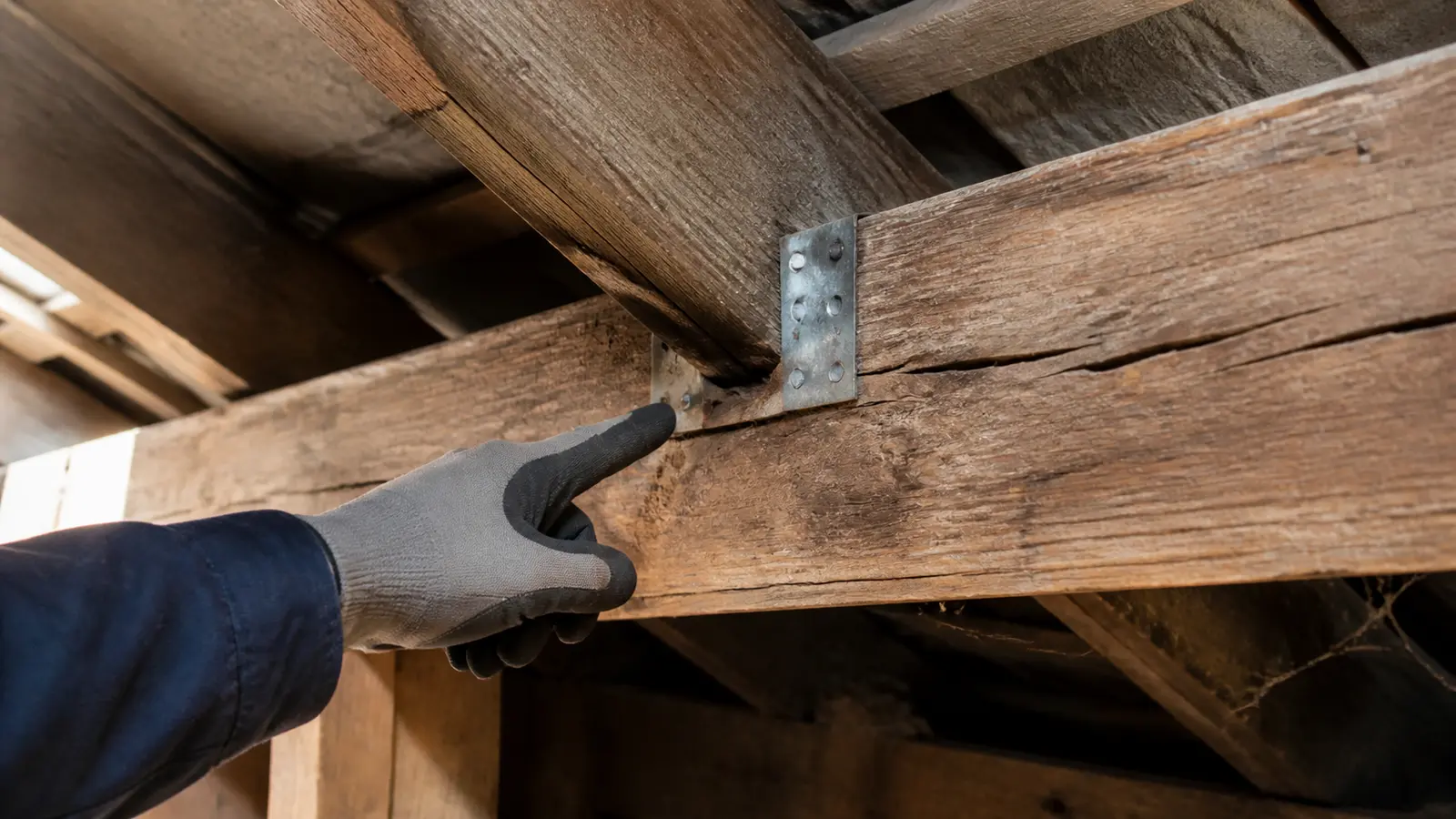

Côté assemblage, plusieurs solutions existent selon la pièce et l'effort à reprendre : l'embrèvement traditionnel sur la ferme, le sabot métallique, ou le tenon-mortaise pour une faîtière. Chacun a sa logique, et le choix se fait valider par un charpentier : c'est lui qui juge ce que la liaison doit encaisser.

La panne bois est la solution naturelle en rénovation d'une charpente traditionnelle, tandis que la panne métallique (profil I, H ou Z) prend le relais quand la portée est longue ou que l'encombrement disponible est faible.

Le métal porte plus loin que le bois à hauteur égale, mais la matière coûte souvent plus cher et impose des fixations adaptées, car les assemblages du bois ne tiennent pas le profil. Le bois reste la solution naturelle d'une charpente traditionnelle ; le métal prend le relais quand la portée s'allonge ou que la place manque.

Autre cas fréquent : remplacer une panne trop faible par un profil métallique glissé dans la charpente existante, sans refaire toute la ferme. C'est une opération de charpentier. La tendance va vers des profils reconstitués ou collés quand il faut de la portée sans alourdir la structure, mais chaque cas se calcule.

À titre d'ordre de grandeur daté, comptez de l'ordre de 25 à 60 € par mètre linéaire pour une panne résineuse courante posée, le haut de fourchette correspondant aux grosses sections et aux portées longues.

Le prix au mètre linéaire dépend de la section, de l'essence, du traitement et de la hauteur d'intervention : une pose en toiture coûte plus cher qu'une pose au sol. Si un remplacement oblige à déposer une partie de la couverture, la facture grimpe bien au-delà du seul bois. Ces montants sont des ordres de grandeur : confrontez-les à un devis récent, car un prix affiché il y a plusieurs années ne correspond plus au marché.

Quelques mots reviennent systématiquement dans un devis de charpente : faîtière, sablière, entraxe, échantignole et délordement, et les connaître évite bien des malentendus.

Quand vous discutez avec un charpentier, quelques mots suffisent à changer la conversation. L'entraxe arrive en premier : c'est la distance d'axe à axe entre deux pannes voisines, et c'est elle qui détermine la largeur de toiture reprise par chaque panne. Dites-lui votre entraxe, il saura où il met les pieds. L'échantignole est cette cale fixée sur la ferme qui empêche la panne de basculer. Son absence est un défaut fréquent, et le charpentier la cherchera du regard avant même de monter.

Le délardement est l'opération qui consiste à chanfreiner une arête de la panne pour que les chevrons y portent à plat. Sans ce chanfrein, les chevrons reposent sur un angle, et la toiture travaille mal. Quand vous parlez de faîtière et de sablière, vous nommez les pièces maîtresses de votre charpente. La faîtière coiffe le sommet, la sablière court en bas de pente.

Dès que vous touchez à une panne qui porte la toiture, la validation par un charpentier ou un bureau d'études est nécessaire : ce n'est pas un travail à improviser.

Dès qu'une panne est fissurée, affaissée ou attaquée par les insectes, ou si vous envisagez de modifier la couverture, faites appel à un charpentier : la panne porte la toiture, donc sa reprise ne s'improvise pas. Un bureau d'études, lui, calcule la section selon les règles en vigueur, au lieu de recopier un tableau lu quelque part.

Tout ce qui touche à l'électricité, au gaz ou à la structure d'un mur porteur relève aussi d'un professionnel : nous vous le disons, mais sans mode opératoire. Et si la panne est dénudée, sans échantignole ou sous-dimensionnée, la validation par un charpentier ou un bureau d'études est nécessaire avant de poser quoi que ce soit.

La panne est la pièce maîtresse qui reprend les chevrons, et son état comme sa section conditionnent la solidité de toute la toiture.

Comprendre une panne de charpente, c'est d'abord saisir sa place dans la chaîne des charges : elle reçoit l'effort des chevrons et le transmet aux fermes, jusqu'aux murs et aux fondations. Selon sa position, on parle de faîtière, de panne intermédiaire ou de sablière, et chaque rôle impose ses propres contraintes. Sa section ne se devine pas : elle dépend de la portée, de l'entraxe, des charges et de la pente. Les sections courantes ne sont que des repères, jamais des règles.

Ensuite, le choix se joue entre le bois, naturel en rénovation traditionnelle, et le métal, utile pour les longues portées ou les espaces réduits. La pose à aplomb ou à devers suit l'inclinaison du versant, et le vocabulaire du charpentier (entraxe, échantignole, délordement) vous aide à dialoguer efficacement. Dès qu'une panne est fissurée, affaissée ou attaquée, ou que vous modifiez la couverture, faites valider par un professionnel.
